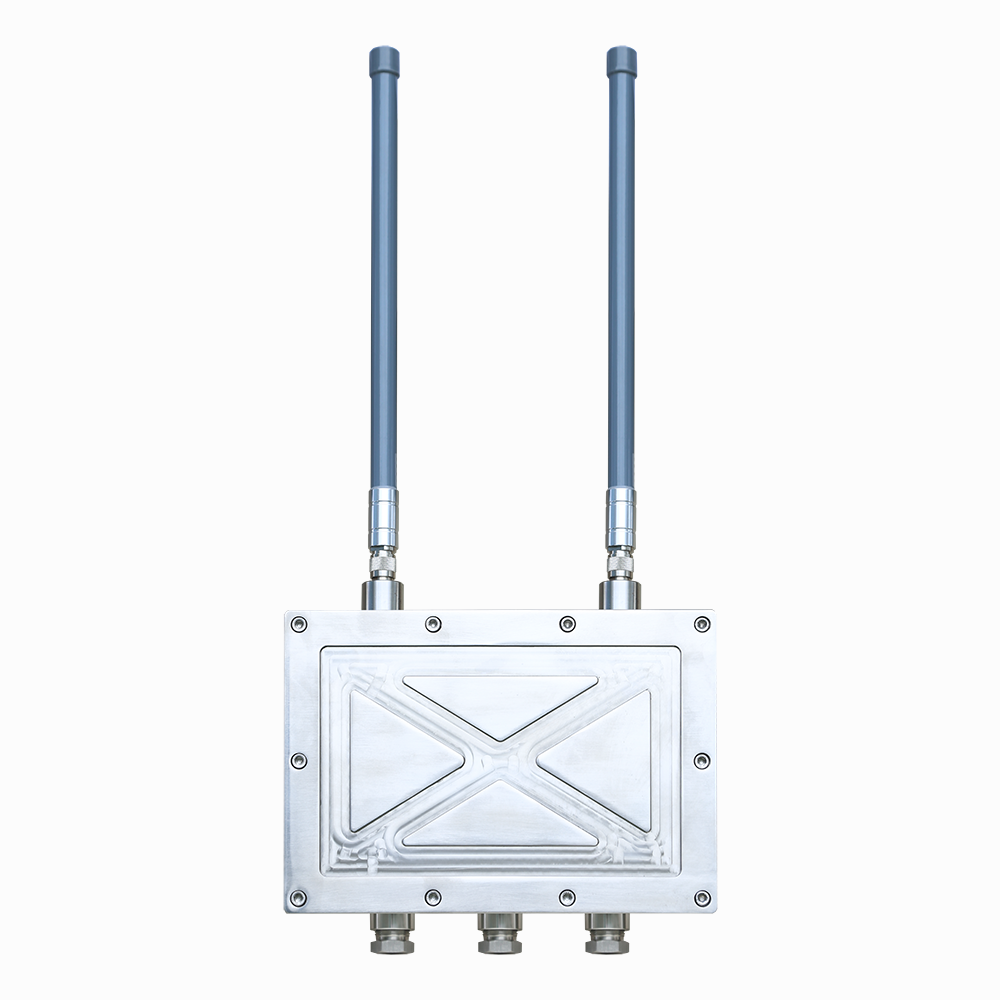

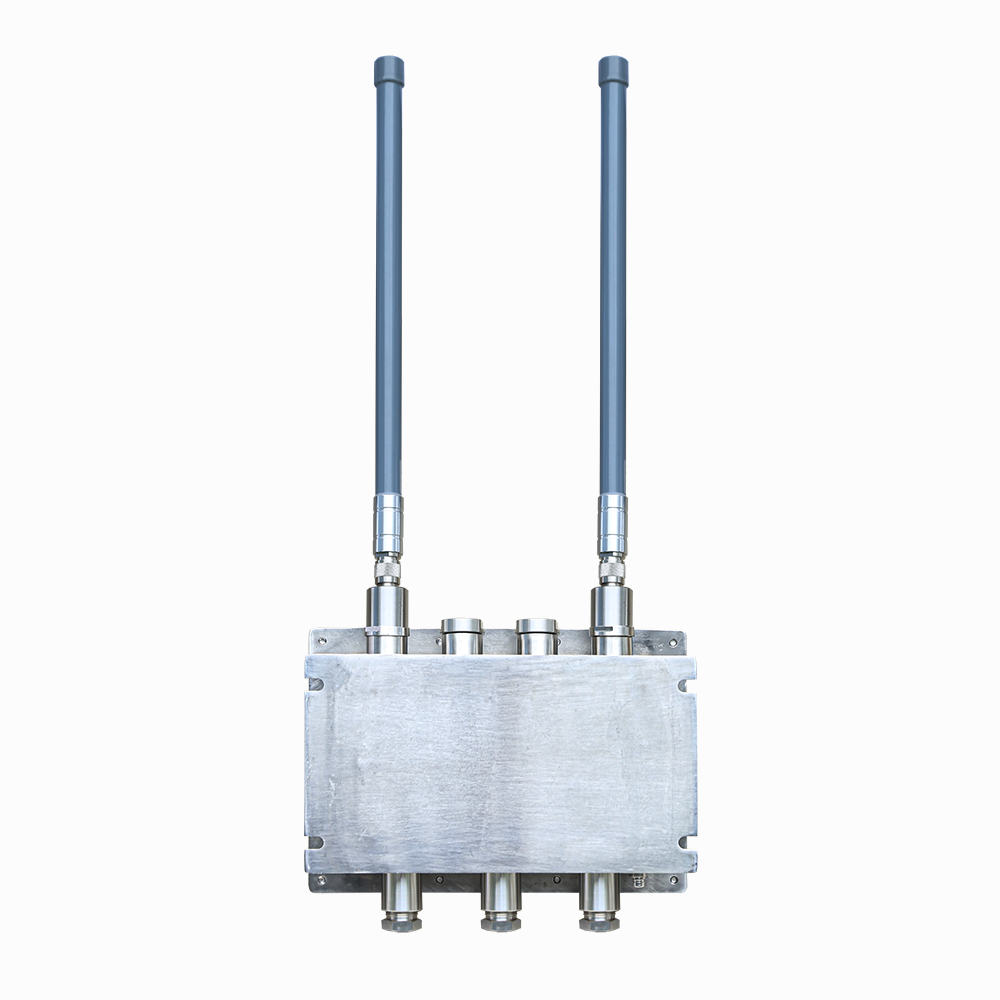

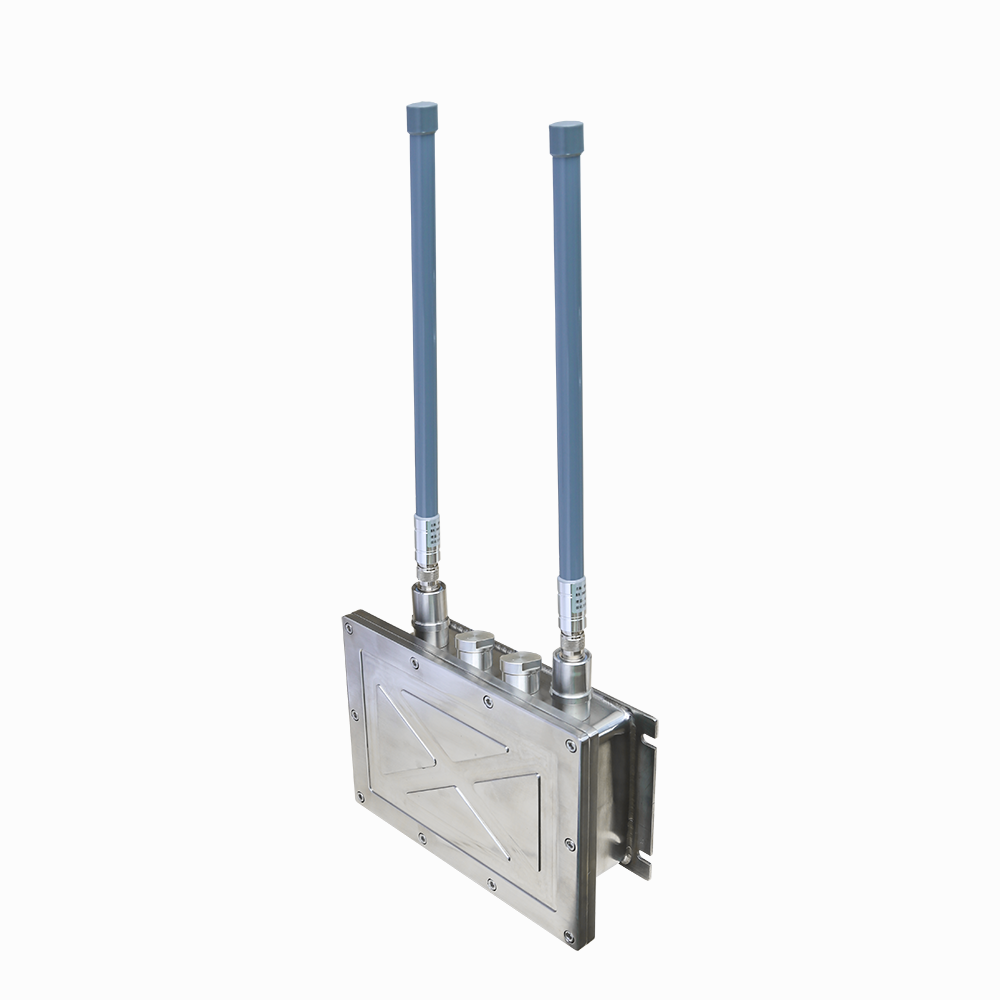

MX832-1D 4G防爆DTU/Exd ⅡBT6 Gb/Ex tD A21 IP68 T80℃

產品類別：防爆DTU

七模全網通工業級無線數傳終端

碼訊MX832-1D 防爆 4GDTU 是一款七模全網通工業級無線數傳終端，設計完全滿足工業級標準和工業用戶的需求，采用高性能的工業級 32 位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。支持移動、聯通、電信 4G/3G/2G 網絡，接口使用靈活，支持標準 RS232、RS485，可定制 TTL 電平。

規格書 聯系碼訊申請樣機

產品概述

碼訊MX832-1D 防爆4G DTU 是一款七模全網通工業級無線數傳終端，設計完全滿足工業級標準和工業用戶的需求，采用高性能的工業級 32 位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。支持移動、聯通、電信 4G/3G/2G 網絡，接口使用靈活，支持標準 RS232、RS485，可定制 TTL 電平。

該系列產品可幫助用戶快速接入高速互聯網，實現安全可靠的數據傳輸，廣泛應用于油田監控、化工、可燃?xì)怏w倉庫、防爆車間、能源煤礦、物流倉儲等行業。

產品功能

具有 1 個 RS232 和 1 個 RS485 接口，預留 3 路 I/O 接口和 2 路 ADC
支持透明數據傳輸，內嵌標準的 TCP/IP 協議棧
支持多中心（多達 5 個）和 TCP server 功能
支持 DDNS，可根據域名和 IP 地址訪問中心
支持 TCP 心跳鏈路檢測，保持設備永遠在線
支持 APN/VPDN
支持短信備份功能，當 TCP/UDP 斷開連接時，可以用短信發送數據
支持短信、電話振鈴、串口數據等多種上下線觸發模式
支持設備運行軟硬件自檢技術，運行故障自修復

產品特點

工業級設計：	防掉線：	防丟數據：
? 所有器件選型，100%工業級標準 ? 滿足工業級應用	? 看門狗檢測機制 ? TCP 心跳鏈路檢測 ? 確保設備永遠在線	? 數據補發機制 ? 掉線重連、數據補發 ? 確保數據不丟失
低功耗設計：	多中心傳輸:	遠程管理：
? 超低功耗設計 ? 通信狀態功耗<1W	? 支持多達 5 中心 ? 多中心同步數據傳輸 ? 多級數據直觀顯示	? 遠程修改配置 ? 遠程排查故障 ? 遠程重啟設備
遠程升級：	抗干擾：	簡單易用：
? 遠程管理平臺 ? 固件遠程升級	? 通過EMC 各項指標 ? 適合各種工業場合	? 使用簡單，安裝方便 ? 配置工具強大
節省人力物力	適用大功率設備場合	集升級、調試于一體

無線網絡參數

產品類型

無線參數

運營商

MX832-1D

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

移動 4G/3G/2G

聯通 4G/3G/2G

電信 4G/3G/2G

產品接口

描述		說明
電源接口：
標準電源		DC 12V/0.5A
供電范圍		DC 5~35V
內置電源反相保護和過壓保護。
串口：
串口采用工業端子接口，適合工業應用，RS232 或 RS485 接口
內置 15KV ESD 保護，可定制TTL 電平
模擬量：
預留 2 路模擬量輸入接口（10 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入）
IO 口：
預留 3 路GPIO，可以配置成輸入輸出，通信電平 3.3V
串口參數：
串口速率	300~230400bits/s
數據位	5、6、7、8 位
停止位	1、1.5、2 位
校驗	無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗
其他
指示燈	具有系統、電源、通信及在線指示燈
天線接口	外置玻璃鋼天線
SIM/UIM 卡接口	標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置15KV ESD 保護

產品特征

描述			說明
環境條件：
工作溫度范圍：-30℃～70℃			存儲溫度范圍：-40~+80oC
相對濕度范圍：95%			大氣壓力：86～106KPa
工作功耗：
通訊狀態			<1.08W
說明：12V 電源，電流<90mA 5V 電源，電流<190mA
待機狀態			<0.288W
說明：12V 電源，電流<24mA 5V 電源，電流<50mA
抗干擾能力：
抗干擾類型	級別	電壓/電流波形		值
工頻磁場	3	連續正弦波		30A/m
阻尼振蕩磁場	3	連續正弦波		30A/m
脈沖磁場	3	脈沖		100A/m
輻射電磁場	3	80MHz~1000MHz 連續波		10V/m
適合安裝于典型工業環境中的設備：化工廠、燃?xì)鈧}(cāng)、石油開采平臺等環境
防護等級：
防護等級：ExdⅡBT6 Gb/Ex tD A21 IP68 T80℃			有爆炸性氣體或粉塵的環境或其它較安全的場所，典型危險源為：丙烯（甲基乙炔）、環丙烷、丙烯腈、乙醚（酒精）、焦?fàn)t煤氣、木粉、金屬粉等。
可靠性：
平均無故障工作時間（MTBF）不低于 100000h
超低功耗設計，包括休眠模式、定時上下線模式
EMC 各項等級指標達 3 級
采用NTP技術，內置RTC
SIM/UIM 卡接口內置 15KV ESD 保護
物理特性：
內部尺寸：300mm204mm87mm
重量：約10.5KG
