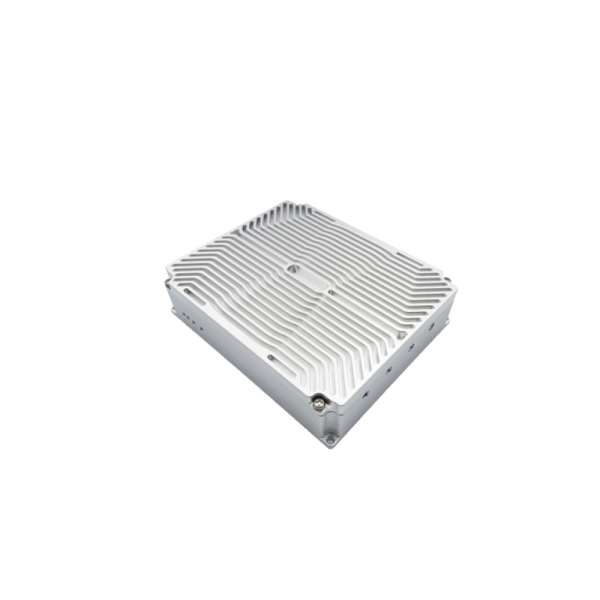

MX6012-ISv2 WIFI6 AP/無線路由器/網關/2T2R 802.11ax無線接入點

MX6012-ISv2是一款完整的802.11 a/b/g/n/ac/ax Wi-Fi 6解決方案，專為低功耗、高集成度的工業應用優化設計。該產品基于高性能單芯片IPQ6000平臺，集成四核ARM Cortex-A53 1.2GHz處理器，并搭載雙頻2x2 MIMO無線模塊，支持802.11ax標準，在80MHz頻寬下最高速率可達1733Mbps。其核心優勢在于專業的本安設計，滿足爆炸性危險環境的防爆安全要求，同時采用緊湊型結構，體積小巧，低功耗(DC 12V @1.2A)便于在空間受限的工業設備、礦用裝置及嵌入式系統中靈活集成。產品具備寬溫工作特性與低功耗表現，可廣泛應用于智慧礦山、石油化工、工業物聯網等對安全性、可靠性及空間布局有嚴苛要求的場景，提供高性能、高安全的無線連接能力

聯系碼訊申請樣機

Wifi6

產品概述

其核心優勢在于專業的本安設計，滿足爆炸性危險環境的防爆安全要求，同時采用緊湊型結構，體積小巧，低功耗(DC 12V @1.2A)便于在空間受限的工業設備、礦用裝置及嵌入式系統中靈活集成。產品具備寬溫工作特性與低功耗表現，可廣泛應用于智慧礦山、石油化工、工業物聯網等對安全性、可靠性及空間布局有嚴苛要求的場景，提供高性能、高安全的無線連接能力

產品特征

高通Atheros IPQ6000四核ARM 64位A53 1.2GHz處理器
2x2 2.4GHz，物理數據速率高達573Mbps
2x2 5.8GHz，物理數據速率高達1201Mbps
支持動態頻率選擇（DFS）
DDR3內存高達3 GB
最高256MB（32MB）的SPI或閃存
高達256MB的NAND閃存
支持Uart/GPIO/LED
WAN接口：1*1000Mbps GH1.25mm
LAN接口：1*100/1000MbpsGH1.25mm
DC供電：DC12V/1.2AGH1.25mm 4P帶鎖扣）

產品規格

主芯片	IPQ6000+QCA8075+QCN5052+QCN5022
外置FEM	QPF4588A+QPF4288A
內存	512GB DDR3+ 16MB Nor Flash+ 128MB Nand Flash
頻率范圍	2.4G：2412MHz~2472MHz；5.8G：5180MHz~5320MHz、5745MHz～5825MHz
無線速率	1773.5Mbps
數據調制方式	11n：64-QAM MCS7
	11ac：256-QAM MCS9
	11ax：1024-QAM MCS11
發射功率	2.4G（11ax）： HT40：24dBm@ MCS0
發射功率	5.8G（11ax）：HT80：24dBm@ MCS0
接收靈敏度	11ax：
	HE20 MCS0 <-95dBm / MCS11 <-62dBm
	HE40 MCS0 <-89dBm / MCS11 <-60dBm
	HE80 MCS0 <-86dBm / MCS11 <-56dBm

網口	1x1Gbps 電口*2
供電電壓	DC12V
整機功耗	WiFi功耗≤14W，擴展5G互聯網功耗≤18W
天線接口	4xMMCX
UART	Uart 接口
RS-485	RS-485 接口 3pin
指示燈	狀態指示燈
按鍵	Reset鍵

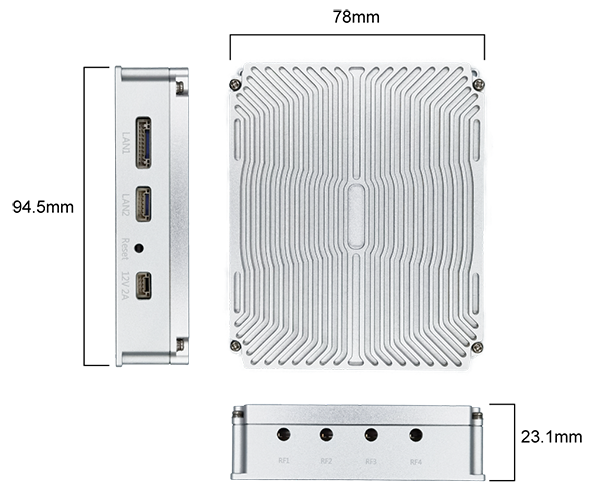

尺寸	95（長） x 78（寬）x 23（高）mm, 偏差±0.5mm
顏色	銀色
工作/存儲溫度	溫度：-20℃～+70℃（工作），-40℃ ～+90℃（儲存）
工作/存儲溫度	濕度（非凝結）：10％～95％（工作），5％～90％（儲存）
認證標準	RoHS/REACH

射頻參數（2GHz）

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2GHz 802.11b	1Mbps	20dBm	23dBm	±2dB	-101dBm	±2dB
	2Mbps	20dBm	23dBm	±2dB	-99dBm	±2dB
	5.5Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	11Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
2GHz 802.11g	6Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-95dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-90dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-81dBm	±2dB
2GHz 802.11n HT20	MCS 0	20dBm	23dBm	±2dB	-96dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-80dBm	±2dB
2GHz 802.11n HT40	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2GHz 802.11ax HE20	MCS 0	20dBm	23dBm	±2dB	-97dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-78dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-69dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-66dBm	±2dB
2GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-93dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-75dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-66dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-64dBm	±2dB

射頻參數（5GHz）

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
5GHz 802.11a	6Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-89dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-80dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-78dBm	±2dB
5GHz 802.11n/ac VHT20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
5GHz 802.11n/ac VHT40	MCS 0	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-82dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-73dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-70dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-67dBm	±2dB
5GHz 802.11ac VHT80	MCS 0	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-73dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-70dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-67dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-64dBm	±2dB

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
5GHz 802.11ax HET20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-77dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-74dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-71dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-68dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-65dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-62dBm	±2dB
5GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-72dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-66dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-63dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-60dBm	±2dB
5GHz 802.11ax HE80	MCS 0	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-71dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-65dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-62dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-59dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-56dBm	±2dB
